نظام إطفاء الحريق من الهيبتافلوروبران (FM200):
هبتافلوروبروبان (HFC-227ea) هو عامل إطفاء حريق غاز نظيف طورته شركة جريت ليكس الأمريكية لإطفاء الحرائق الكيميائية. ينتمي إلى الهيدروكربونات الهالوجينية.إنه بلا لون، خال من الرائحة ، منخفض السمية ، غير موصل ، ولا يلوث الكائن المحمي. على وجه الخصوص ، ليس له تأثير مدمر على طبقة الأوزون الجوية ،تلبي متطلبات حماية البيئة، وهو بديل مثالي لمادة اطفاء الحرائق الهالون في هذه المرحلة.
التصنيف حسب تخطيط شبكة الأنابيب:

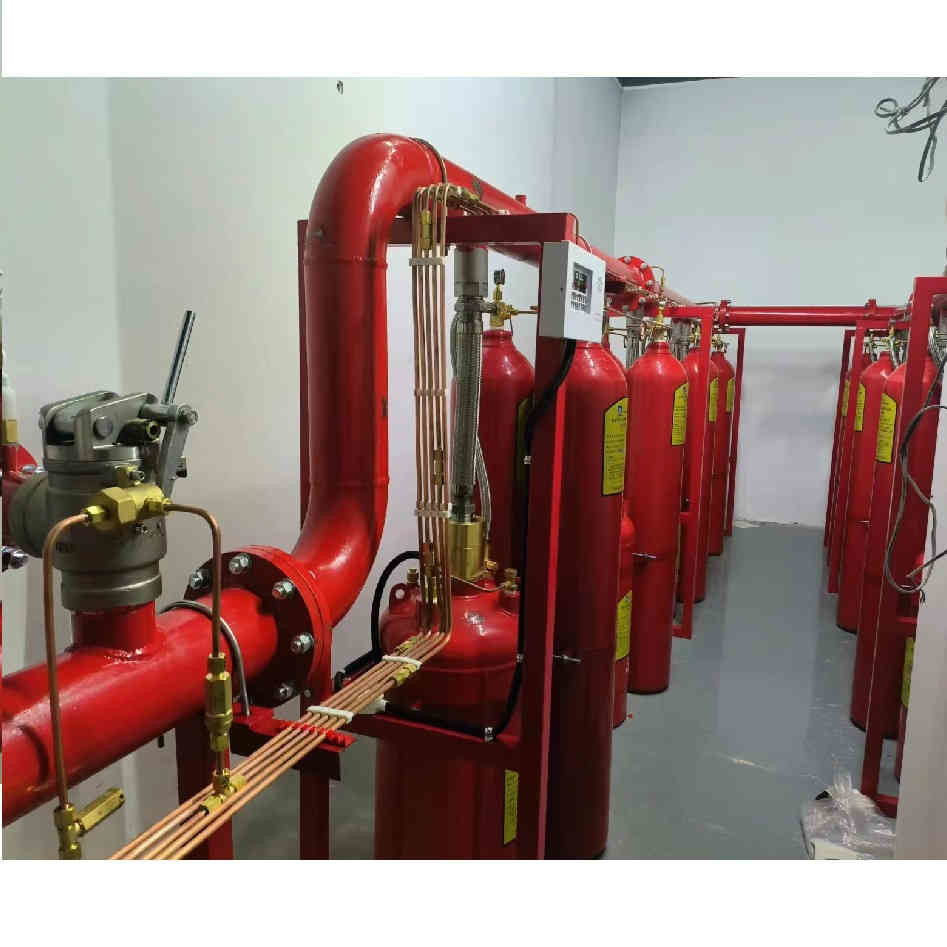

1نظام مكافحة الحرائق المشترك
نظام اطفاء الحريق الذي يستخدم مجموعة من أجهزة تخزين عوامل اطفاء الحريق لحماية مناطق حماية متعددة.يمكن فصل العديد من فروع الجذع من أنبوب عامل اطفاء الحريق الرئيسي، ويتم ضبط صمامات الاختيار على التوالي لنقل عامل إطفاء الحريق إلى منطقة الحريق وفقًا لاحتياجات إطفاء الحريق.
2. وحدة مستقلة نظام اطفاء الحريق
نظام إطفاء الحريق الذي يستخدم حاوية واحدة أو مجموعة من حاويات إطفاء الحريق لحماية منطقة الحماية.
نوع مستقل عن شبكة الأنابيب:
3تكوين ومبدأ عمل نظام اطفاء الحرائق بالغاز
أسطوانة تخزين عامل اطفاء الحريق: تستخدم لاحتواء عامل اطفاء الحريق.
سلطانية الغاز: تتكون من صمام الكهربائي متعدد الوظائف ، والذي يمكن فتحه بواسطة وظائف متعددة مثل الكهرباء والغاز واليدوية ،ويتم توصيلها بمركز التشغيل من خلال خطوط الأنابيب لتوفير مصدر غاز بداية للسيطرة على إطفاء الحريق في منطقة الحماية. ضغط تخزين غاز القيادة هو 4.5MPa
[8 لتر من أسطوانة النيتروجين]
جهاز رد فعل الإشارة (مفتاح الضغط): رد فعل إشارة الضغط بعد رش الغاز إلى لوحة التحكم في مكافحة الحرائق.
صمام اتجاه واحد: يتم تثبيته بين الأنبوب والمجموعة ، والغرض منه هو منع إزالة أسطوانة أو رشها بعد الرش عندما يتم وضع أسطوانات متعددة معًا.إذا حدثت حريق في منطقة حماية معينة وتحتاج إلى رش عامل إطفاء الحريق، وسوف تدفق عامل اطفاء الحريق من المجموعة أو تدفق مرة أخرى إلى الأسطوانة التي تم رشها.

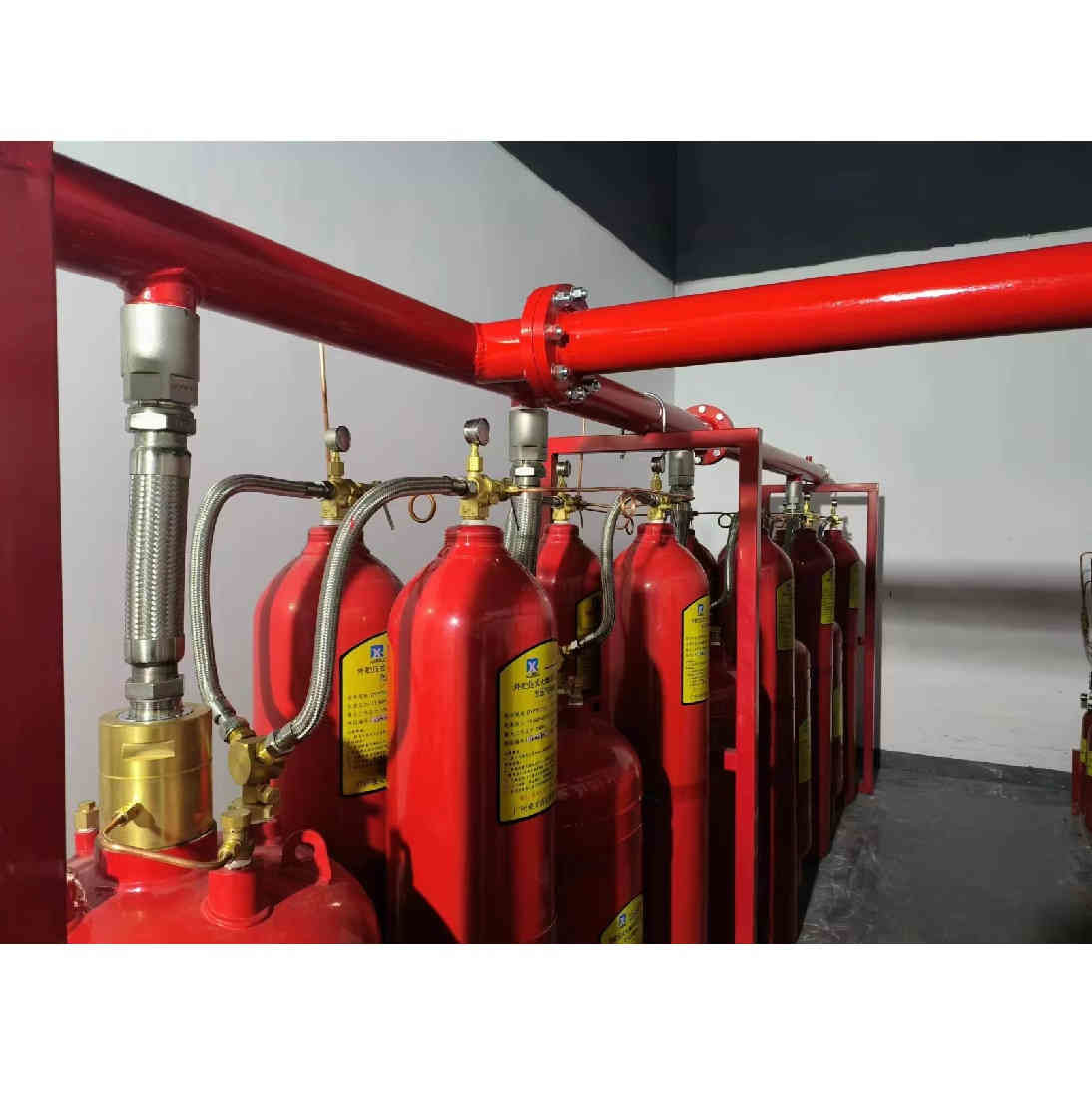

خرطوم: يستخدم لربط صمام الحاوية والمنوع ، وهو ينقل عامل إطفاء الحريق ويقلل من الاهتزاز الناجم عن إطلاق عامل إطفاء الحريق.
صمام الأمان: يتم تثبيته في نهاية واحدة من المجموعة ، يلعب دورًا في تخفيف الضغط بشكل آمن.
المجموعة: يتم تثبيتها في رف مجموعة الزجاجات ، بعد جمع عامل إطفاء الحريق من كل زجاجة إطفاء حريق في المجموعة ،يتم نقلها إلى منطقة الحماية من خلال صمام الاختيار وشبكة أنابيب الفرع في كل منطقة مماثلة.
صمام الاختيار: في نظام التوزيع المشتركيتم تثبيتها في بداية أنبوب الفرع لكل منطقة حماية مماثلة للتحكم في اتجاه تدفق عامل إطفاء الحريقلتحقيق الغرض من توزيع عامل اطفاء الحرائق في المنطقة المحمية.
صمام أحادي الاتجاه الذي يتم التحكم به بالغاز، يستخدم في أنبوب الهواء الدافع لنظام إطفاء الحرائق المشترك للتوزيع للتحكم في اتجاه تدفق الهواء.
صمام الحاوية: مثبت على زجاجة اطفاء الحريق، يمكن ملء عامل اطفاء الحريق في الزجاجة من خلال صمام الحاوية،ومواد اطفاء الحريق مغلقة لمنع التسربعندما تكون هناك حاجة لإطفاء الحريق، يتم فتح صمام الحاوية لإطلاق عامل إطفاء الحريق لإطفاء الحريق.
فوهة الأنابيب: تستخدم لنقل ورش عامل إطفاء الحريق المضغوط.
عملية عمل نظام إطفاء الحرائق بالغاز:
